WS-Konekatos

WS10 Konekatos

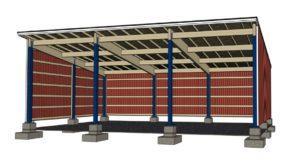

Woodshopin konekatos on järkevä vaihtoehto koneiden tai tavaran säilytykseen. Helposti asennettavat peruspulttikiinnitteiset teräspilarit (mutterisäätö) sekä jämäkät liimapuiset kattopalkit ovat kustannustehokas ja turvallinen yhdistelmä.

Teräspilarit on mitoitettu mastopilareiksi ja tämä takaa rakennuksen vakauden ilman erillisiä vinotukia ja reivauksia.

Pilariväli on mitoitettu 5m k-k jaolle (lumialue 2,75 kN/m2), sisäkorkeus edessä 5,4 m ja sisäkorkeus katoksen perällä 4,1 m.

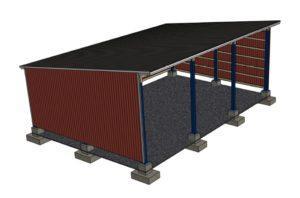

Rakennuksen ulkomitat 3-aukkoisena on 10x15,2 m, jolla saadaan 152 m2 hallitilaa.



Konekatoksen pituutta on mahdollista lisätä kulloisenkin tarpeen mukaan aukkojen määrää kasvattamalla. Aukkojen leveyttä voidaan tarvittessa myös pienentää.

Pilariperustuksista toimitetaan perustussuunnitelmat, jotka on suunniteltu normaalille kantavalle maaperälle.

Konekatos on kaikilta osiltaan valmistettu Suomessa ja mitoitettu kestämään paikalliset olosuhteet.

Toimitussisältö

Maksimisisältö (kaikki betoniperustuksista ylöspäin)

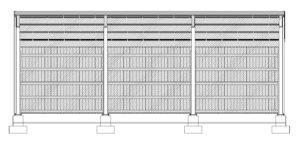

  • Pääpiirustukset: pohja-, leikkaus-, julkisivupiirustukset
  • Runkosuunnitelmat pilarit/liimapuut
  • Perustussuunnitelmat pilariperustuksista normaalille maaperälle mitoitettuna.
  • Teräspilarit maalattuna (ce-hyväksytyt) joissa alapäässä pulttisäätö asennusta varten, yläpäässä hankoteräkset pääkannatinpalkin kiinnitystä varten
  • Liimapuupääkannattajat sekä liimapuiset väliorret (GL30). Katon kaltevuus 8 astetta
  • Peruspultit säätömuttereilla pilareiden alapäähän + tarvittavat kansiruuvit ja muut kiinnitystarvikkeet liimapuiden kiinnitystä varten.
  • Palkkikengät liimapuuorsien kiinnittämiseen
  • Kattovasoitus k900 + kiinnityskulmat
  • Ruodelaudoitus ja korotusrimat vesikatteen alle
  • Aluskate, kondenssisuojattu
  • Puiset kiinnitysorret seiniin verhouksen kiinnittämistä varten
  • Profiilipelti kattoon ja seiniin sekä pääty- ja nurkkalistat
  • Otsalaudat valkoiseksi pohjamaalattuna.
  • Eturäystään harvalaudoitus valkoiseksi pohjamaalattuna
